一、產品結構：

1、BTLY新式鋁套接連擠包礦物絕緣電纜結構：

①銅導體②金云母帶絕緣③鋁金屬套④交聯阻隔套⑤Mg（OH）或Al（OH）耐火層⑥無鹵低煙聚烯烴外護套

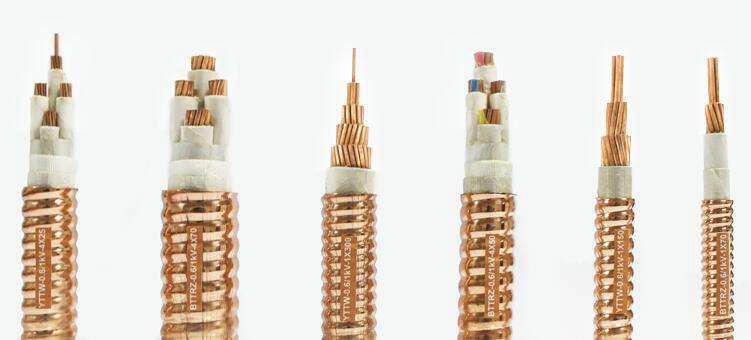

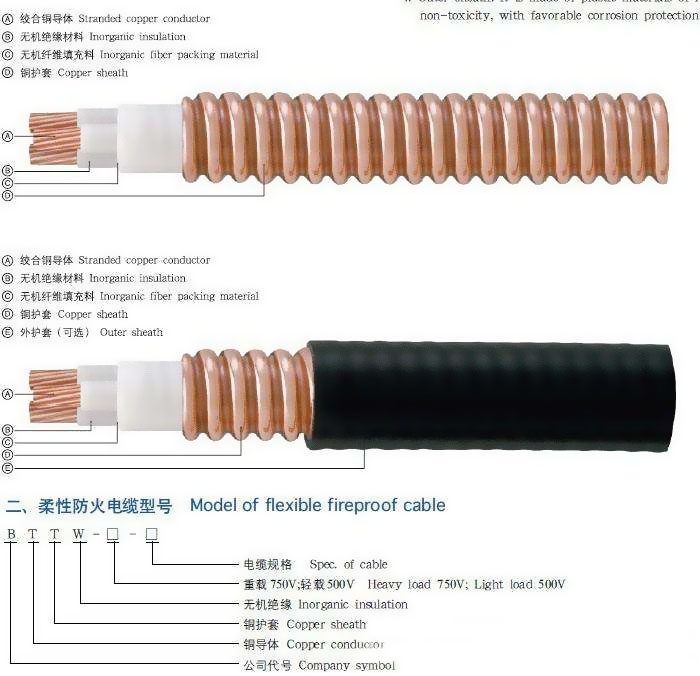

2、YTTW柔性防火電纜結構：

①銅導體②耐高溫（1375℃）不會焚燒的無機（礦物）絕緣帶絕緣③外銅套

二、云母帶的分類：

1、無機（礦物）絕緣帶俗稱人工組成云母帶，云母帶又稱耐火云母帶,是一種耐火絕緣資料

2、按用處可分為:電機用云母帶、電纜用云母帶。

按結構分為：雙面帶、單面帶、三合一帶、雙膜帶、單膜帶等。

按云母又可分為：組成云母帶、金云母帶、白云母帶。

3、常溫功用：組成云母帶最好、白云母帶次之、金云母帶較差．

高溫下絕緣功用：組成云母帶最好、金云母帶次之、白云母帶較差．

耐高溫功用：組成云母帶（氟金云母帶），不含結晶水，熔點1375℃，安全裕度大，耐高溫功用最好，金云母在800℃以上釋放出結晶水，耐高溫功用次之、白云母600℃釋出結晶水，耐高溫功用較差．

4、 組成云母帶

組成云母是以氟離子替代羥基，在常壓條件下組成出的尺度大、晶型完好的人工云母。組成云母帶是將組成云母抄制成的云母紙為首要資料，再用粘合劑將玻璃布張貼在一面或雙面而制成的。將玻璃布張貼在云母紙一面的叫做“單面帶”，雙面都張貼的叫“雙面帶”。在制作過程中，將幾個結構層次粘合在一起后，再經過爐子烘干，然后收卷，再分切成不同規范的帶子。

組成云母帶除具有天然云母帶的特性即：脹大系數小、介電強度大、電阻率高和介電常數均勻以外，其首要特色是耐熱等級高，可到達A級耐火水平（950一1000℃）組成云母帶耐溫大于1000℃，厚度范圍在0.08～0.15mm，最大供給寬度920mm 。

5、金云母帶

金云母系列云母帶具有杰出的電絕緣性和耐熱性，以及強抗酸、抗堿、抗壓和剝分功用、抗輻射的特性,且有很好柔軟性、曲折性及拉伸強度,合適于高速環繞。耐火試驗標明：包繞了金云母帶的電線電纜，在溫度840℃電壓1000V的條件下可確保90min不發作擊穿。

金云母玻纖耐火帶被廣泛運用于高層建筑、地下鐵道、大型電站及重要的工礦企業等與防火安全和消防救生有關的當?shù)?，例如，消防設備及緊迫導游燈等應急設備的供電線路和操控線路。由于其價格低廉，是做耐火線纜的首選資料。

6、組成云母帶相關資料

組成云母帶在A級耐火電纜中的運用

①概述

A級經用火電纜的運用領域正在逐漸擴展，從最初的海上石油渠道擴展到了航空、航天、帆海、地鐵、地道、商廈、醫院、歌舞廳、冶金、化工和發電廠等對耐火等級要求較高的場合。近幾年來，跟著A級耐火組成云母帶制作技能的老練，用其制作的A級耐火電纜的用量正在不斷增大。眾所周知，耐火云母帶分為A級（950一1000℃）和B級（750一800℃）兩類，商場廣為盛行的有金云母帶與組成云母帶兩種。

② 關于組成云母帶的毒性

組成云母帶是以氟金云母質料制作的。金云母的結構式為：Kmg3(AISi3O10)(OH)2，氟金云母的結構式為：Kmg3(AISi3O10)(OH)F2，從分子結構來看，二者之間的差別是前者含OH離子，后者含F(xiàn)離子，其含氟量為8.89%，正是由于組成云母中含有F離子,才使耐熱等級大幅度進步.而組成云母含氟的特色,也正是國外薄膜補強金云母帶制作廠商為了競賽的需求而大作文章的托言.其實,關于耐火電纜來說,含氟與否并不是關鍵因素,問題是電纜焚燒時有多少氟釋放出來,所釋放出的氟是否到達致死量.某國外商僅僅說在薄膜補強金云母帶頂用的是一種“高聚物薄膜”，而這中高聚物是否含氟等成分卻只字不提，令人費解，僅僅在產品闡明書中主張觸摸此薄膜時要戴手套，往后要用清洗劑把手洗潔凈。這闡明，薄膜補強金云母帶是有毒性成分的。



三、YTTW柔性防火電纜的缺乏

1、YTTW電纜，首要它的護套選用了銅護套，用銅量大增故出產本錢添加。

2、較大截面的電纜仍是比較硬，柔軟性不行，因此更大截面（大于630mm2）尚無法出產，不能滿意體系大電流的要求。

3、根據英國地鐵公司規則的試驗要求，在試驗過程中，YTTW電纜的樣品經過焚燒和噴淋這兩個階段的試驗，在沖擊點曲折180°時，無機礦物絕緣電纜YTTW的銅護套在曲折點處沿焊縫開裂，開裂長度超越10cm，并可看到云母帶現已被燒成黑色粉末狀，隨后對曲折點繼續做每隔30秒沖擊一次、繼續15分鐘的沖擊試驗。YTTW銅護套在曲折點處的裂紋更大，開裂處的云母現已嚴峻掉落，測絕緣顯現0MΩ。將沖擊后的樣品浸入水中后施加750V電壓。YTTW樣品由于護套外表開裂且現已短路無法經過該項測驗，

從試驗中的樣品調查和終究的試驗成果標明，無機礦物絕緣電纜（即柔性防火電纜）在繼續高溫焚燒的條件下，起絕緣和耐火效果的云母會呈粉末狀掉落，玻璃絲布會變硬變脆。由于其結構特色所構成的，護套和絕緣層之間有相當大的空地，為掉落的云母粉末供給了空間，這樣在外力的沖擊效果下十分簡單構成電氣短路。而這種電纜的絕緣層又不具有BTT電纜那樣的密實氧化鎂絕緣層，所以它的防爆功用也欠佳，可燃?xì)怏w、汽油、蒸汽等都會經過電纜護套與絕緣層的空地傳播到電纜銜接的電器設備或許其他有防爆要求的區域，所以在一些重要的場所，如消防體系等，應慎重挑選。

4、根據電纜的耐壓試驗規則，150V/s的速度升壓至2500V、繼續15min，應不擊穿。部分YTTW電纜升壓至1300V時發作擊穿。3h后再次施加電壓，升壓至2000V時就再次擊穿。此試驗標明YTTW電纜擊穿后無法康復其電氣功用。BTT電纜以150V/s的速度升壓至2500V，繼續15min未發作擊穿現象。為試驗其耐壓電功用，繼續升壓至3500V時電纜發作擊穿。3h后再次施加電壓，以150V/s的速度升壓至2500V，繼續15min仍未發作擊穿現象。由此可見，傳統礦物絕緣電纜在擊穿后依舊能夠康復其原有的功用。也就闡明，電纜運用過程中假如意外發生過電壓，電纜被擊穿時，BTT電纜絕緣層被損壞，是由于擊穿處的空氣電離效果使氧化鎂部分熔化所構成的，但消融后其成份不會改動，依然是細密的氧化鎂，因此電纜仍可康復本來的電氣功用。而YTTW電纜一旦被擊穿就再也無法康復其電氣功用，只能作廢。

從試驗成果能夠看出：在相同的電流、環境溫度條件下，置于自在空氣中的BTT電纜的導體溫度和護套溫度都要比YTTW電纜的低6℃左右。而就電纜自身而言，絕緣層資料的品種及其耐熱、散熱功用在很大程度上影響了電纜的載流量。很顯然，云母帶的散熱功用比氧化鎂要差。根據GB/T 16895不允許人和易燃資料觸摸的裸礦物絕緣電纜，金屬護套溫度105℃，環境溫度30℃，電纜的載流量為140A。而以上試驗是在環境溫度20℃時進行的。假如環境溫度到達30℃電纜護套外表溫度就會更高。

四、BTLY、BTTLY接連擠包鋁護套礦物絕緣電纜

在傳統BTT礦物絕緣電纜的基礎上自主研發了新式BTLV、BTTLV、BTLY、BTTLY鋁護套接連擠包礦物絕緣電纜

1、產品結構：1、導體為圓形銅絞線（相對BTT的實心銅桿較軟），2、絕緣層為純金云母帶（不再與擠包絕緣料復合組成，然后掃除碳粒的發生，進步了耐電穩定性），3、金屬套為接連擠出的鋁金屬管（大大簡化了BTT的銅管拉拔工藝），4、阻隔套（交聯絕緣）5、耐火層（在其外覆以火焰下不熔不燃可脹大阻火的無機物—Mg(OH)或AL(OH)），6、外護套塑料（聚烯烴或聚氯乙烯），用鋁為首要資料金屬管擠出替代銅管拉拔不光簡化了工藝進步了功率，并且使產品本錢大幅下降（鋁材僅為銅材綜組本錢的1/10）。用鋁管之所以能替代銅管，在高溫火焰下不熔，得益于鋁管外擠覆的脹大耐火層：在火焰侵襲下脹大層發泡固化，構成厚厚的屏障阻隔了火焰對鋁管的直接噴發。不光鋁管的完好性得以保存，并且使云母帶受熱溫度下降至600℃以下，云母帶絕緣的穩定性無疑得到進步（云母帶的絕緣電阻隨溫度的下降而上升）。

2、它的特征：

①耐火規范可經過BS6387三項查核：即950℃3h火焰下不擊穿，650℃30min后接受15min的水噴淋（直接浸水亦可），950℃火焰下接受15min的敲擊振蕩而不損壞，然后在耐火功用上徹底到達BTT的查核規范。

②該產品1.5~6平方規范可出產1~37芯，10~240平方規范可出產1~5芯，300~630平方可出產單芯, 長度可根據用戶需求，整根無接頭整盤交貨。

③敷設時可不用另行穿管，具有BTT平等的防水、防沖擊功用。

④具有杰出的防鼠、防蟻、防輻射功用,可確保電纜具有穩定性、壽命長和耐久性。

⑤作業溫度低、線損小、抗過載能力強，運用壽命長、安全性高，在有環保要求的項目中特別合適運用。

⑥防爆（電纜中高度壓實的絕緣資料及專門密封套設備的電纜終端能夠阻撓蒸汽、氣體和火焰進入與電纜銜接的電氣設備，因此實用于有爆破風險的當?shù)睾透鞣N防爆設備、器件的連線。）

⑦耐腐蝕（BTT（L）系列礦物絕緣電纜的金屬套具有高耐腐蝕性，關于大多數的設備來說，它不需求采納附加的防護辦法；即便在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴峻的當?shù)兀捎陔娎|最外層有塑料外護套的維護，它依然安全。）

⑧機械性強度高（BTT（L）系列礦物絕緣電纜堅固經用，在電纜直徑變形三分之一的情況下仍可正常作業，即便飽嘗劇烈的機械損壞，也不會危害其電功用。）

3、BTLY新式礦物絕緣電纜已在全國許多重點工程中選用，如上海世博會、我國榜首樓房上海中心大廈、北京我國銀行總部大樓、北京我國工商銀行總行經營辦公樓二期（事務營運中心）等工程的防火電纜體系中得到廣泛運用，一起該產品經過：

1、經過國家防火建筑資料質量監督查驗中心檢測，檢測根據：

①BS 6387:1994《在火焰條件下電纜堅持電路完好性的功用要求》包含BS 6387:1994附錄D2規范的單純耐火試驗（C類）：（ 950℃，180min），試樣在施加額外電壓下，3A熔斷器不熔斷。

②BS 6387:1994附錄D3規范帶噴水的耐火試驗（W類）：供火650℃加水噴淋15 min，試樣在施加額外電壓下，3A熔斷器不熔斷。

③BS 6387:1994附錄D4帶沖擊的耐火試驗（Z類）：供火950℃加機械沖擊受火15 min，試樣在施加額外電壓下，3A熔斷器不熔斷。

2、經過公安部四川消防研究所實體火災試驗，對實體火災試驗中電纜發生煙氣濃度、化學成分、照度、熱輻射強度，電纜自熄時刻，電纜焚燒程度等多種參數進行檢測。

3、還得到了有關部門和組織的認證。

五、熔點、分化參數參閱

1、一般云母帶（純?cè)颇笌В?430℃ 2、白云母帶 450℃

3、金云母帶 820℃ 4、組成云母帶（氟云母帶） 1020℃

5、鋁 660.4℃ 6、銀 960℃

7、金 1063℃ 8、銅 1083℃

9、鐵 1535℃
